Производитель вытянутых стержней из углеродного волокна | Сплошные стержни из углеродного волокна для дронов, радиоуправляемых летательных аппаратов и промышленного армирования
Точная вытяжка сплошных стержней из углеродного волокна с однонаправленным расположением волокон — разработано для достижения максимальной жёсткости на грамм в силовых элементах дронов, крыльях радиоуправляемых летательных аппаратов, каркасах воздушных змеев и промышленных распорках; нарезка под точную требуемую длину.
- Обзор
- Рекомендуемые товары
- Непрерывное выравнивание волокон — односторонние волокна проходят по всей длине стержня без разрывов, обеспечивая максимальную прочность на растяжение и жёсткость при изгибе в тех направлениях, где это критически важно.
- Высокая объёмная доля волокна — объёмное содержание волокна в нашем пултрузионном стержне из углеродного волокна составляет 65–70 %, что является практическим верхним пределом для конструкционных композитов.
- Геометрически стабильные поперечные сечения — нагретая матрица фиксирует геометрию профиля, обеспечивая допуск по диаметру ±0,05 мм на всём протяжении производственной партии.
- Экономически выгодно при массовом производстве — непрерывный процесс означает меньшие потери, более высокую производительность и более низкую себестоимость единицы по сравнению с методами резки и укладки; эти экономии мы напрямую передаём покупателям.
- Лонжероны крыльев и хвостовые балки радиоуправляемых самолётов — односторонняя жёсткость углеродного стержня сохраняет геометрию крыльев при высоких нагрузках, выстрел за выстрелом, полёт за полётом
- Усиление рычагов дрона и раскрепление рамы — уменьшает массу в граммах без потери прочности, увеличивая продолжительность полёта и грузоподъёмность
- Тяги и системы управления — твёрдые стержни без люфта и усталости обеспечивают точную и воспроизводимую реакцию управления
- Шасси квадрокоптеров и антенные мачты — лёгкая конструкция, устойчивая к вибрации
-
Для спортивного, развлекательного и туристического снаряжения
- Каркасы и распорки воздушных змеев — стержень из углеродного волокна многократно изгибается и восстанавливает форму без остаточной деформации
- Сердечники удочек и палаточные шесты — высокая удельная жёсткость в сочетании с эластичностью, требуемой для туристического снаряжения
- Стрелы для лука и трости — прямолинейность и стабильность, которые можно измерить
Для робототехники, автоматизации и промышленности
- Звенья роботизированных манипуляторов и штоки линейных приводов — жёсткие, лёгкие и коррозионностойкие компоненты движения
- каркас и укрепление рамы 3D-принтера — устранение деформации в прецизионных станках
- Ролики конвейеров и направляющие рейки — износостойкие и не требующие технического обслуживания
Для строительства и инфраструктурных объектов
- Армирование бетона и замена арматуры — неподверженный коррозии протяжной стержень из углеродного волокна продлевает срок службы конструкции в агрессивных средах
- Кабельные лотки, перила и конструкционные связи — диэлектрический, лёгкий, прочный
- Пользовательские размеры по вашим чертежам в 2D/3D — диаметр, длина, допуски, форма поперечного сечения
- Индивидуальные смолевые системы — повышенная рабочая температура, повышенный модуль упругости или огнестойкие марки
- Поверхностные обработки — глянцевая, матовая, шлифованная, окрашенная поверхность или с нанесёнными маркировочными линиями
- Вторичная обработка — прецизионная резка, сверление, прорезание пазов, закругление торцов, установка резьбовых вставок и клеевые крепёжные элементы
- NDA и эксклюзивные оснастки — защитите свой дизайн с помощью соглашений о конфиденциальности при разработке
- Приемочный контроль материалов — проверка марки волокна и партии смолы до начала производства
- Контроль технологического процесса в режиме реального времени — непрерывная регистрация натяжения волокна, температуры смолы и скорости вытяжки во время пропульгирования
- 100%-ный контроль размеров — проверка диаметра, длины и прямолинейности каждого стержня с помощью аттестованных измерительных приборов
- Механические испытания — испытание образцов на растяжение, изгиб и сдвиг для каждой партии; отчёты предоставляются по запросу
- Защитная упаковка — стержни упаковываются поштучно, затем группируются в пучки и помещаются в коробки для предотвращения царапин на поверхности и деформации при транспортировке
- Варианты доставки — Экспресс-доставка DHL / FedEx / UPS, авиадоставка, морские перевозки (FCL / LCL), доступны по всему миру
- Условия торговли — условия поставки EXW / FOB / CIF / DDP; отправка из Шэньчжэнь, Китай
- Срок изготовления образца — 3–7 дней для стандартных диаметров; образцы под заказ — 7–15 дней
- Время производства — 15–25 дней для стандартных нестандартных заказов
1. Обзор продукта

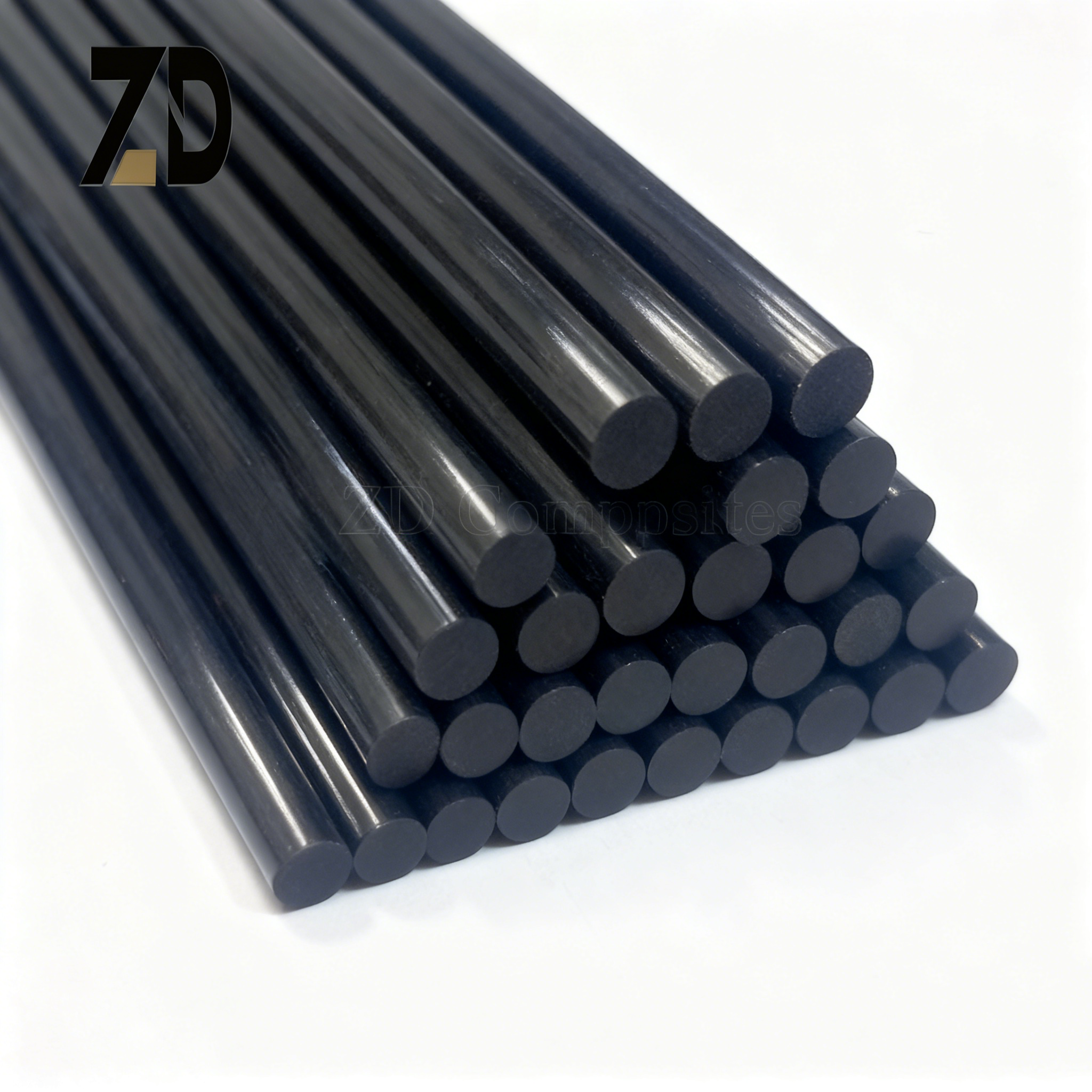

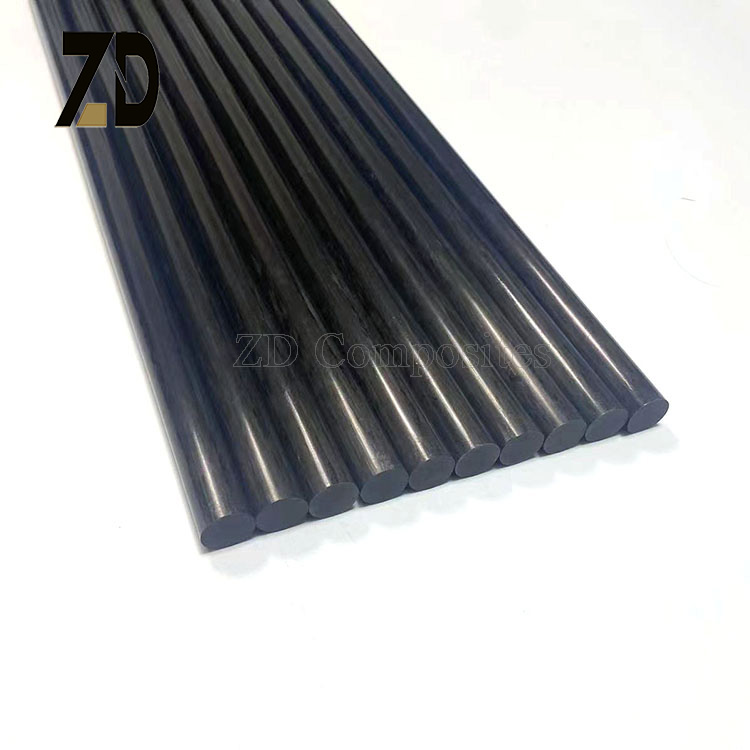

Пултрузионный стержень из углеродного волокна — основа однонаправленной прочности для БПЛА, радиоуправляемых летательных аппаратов и промышленного дизайна
Когда ваша конструкция должна выдерживать нагрузку, не добавляя веса, стержень из углеродного волокна — это первое решение, к которому обращаются инженеры. Наши сплошные стержни из углеродного волокна производятся методом пултрузии — непрерывного процесса, при котором тысячи однонаправленных углеродных нитей протягиваются через точно нагретую фильеру, пропитываются эпоксидной смолой авиационного класса и отверждаются за один непрерывный цикл. В результате получается сплошной стержень из углеродного волокна с идеально выровненными волокнами, проходящими по всей длине профиля, что обеспечивает соотношение прочности к массе, недостижимое для алюминиевых сплавов и стальных стержней.
Каждый изготавливаемый нами пропитанный смолой стержень из углеродного волокна обладает тремя ключевыми свойствами, имеющими первостепенное значение при проектировании конструкций: высокой прочностью на растяжение, исключительной жёсткостью и минимальной массой. При плотности примерно 1,5–1,6 г/см³ — то есть примерно в четыре раза меньше, чем у стали — стержень из углеродного волокна тех же размеров значительно превосходит металлические аналоги по удельной жёсткости. Именно поэтому стержни из углеродного волокна стали стандартным материалом для силовых элементов крыльев радиоуправляемых самолётов, армирования несущих элементов дронов, каркасов воздушных змеев и всё расширяющегося перечня промышленных задач, требующих усиления.
Помимо чистой производительности наш пропитанный смолой стержень из углеродного волокна обладает ещё одним важнейшим преимуществом: стабильностью характеристик. Поскольку процесс пропитки осуществляется непрерывно с точным контролем формы матрицы, каждый погонный метр стержня, произведённого на нашей линии, имеет одинаковую объёмную долю волокна, одинаковое поперечное сечение и одинаковые механические свойства — степень воспроизводимости от партии к партии, которую альтернативные методы ручной укладки просто не могут обеспечить.
Доступен в диаметрах от Ø1 мм до Ø20 мм и нарезается на отрезки любой длины по вашему заказу. Наш сплошной стержень из углеродного волокна предназначен как для прототипирования, так и для серийного производства. Независимо от того, требуется ли вам 50 штук для испытаний конструкции или 50 000 метров по производственному контракту, мы поставляем прецизионные стержни из углеродного волокна в любых объёмах с полной прослеживаемостью — от исходной нити до готового профиля.
2. Почему пултрузия?
Не все стержни из углеродного волокна одинаковы: метод изготовления определяет все характеристики конечного продукта. Пултрузия — ведущая технология производства сплошных профилей из углеродного волокна, и на то есть веские причины:
Для конструкторов, выбирающих между трубой из углеродного волокна методом прокатки и сплошным вытянутым стержнем из углеродного волокна, решение очевидно: когда применение требуется максимальная осевая жёсткость при компактном поперечном сечении — например, для лонжерона крыла, толкателя или распорки — сплошной стержень из углеродного волокна является инженерно обоснованным решением.
3. Ключевые особенности и преимущества
01 Однонаправленная высокопрочная структура Каждый стержень из углеродного волокна изготавливается из непрерывных однонаправленных нитей, зафиксированных в эпоксидной смоле авиационного качества, что обеспечивает исключительную прочность на растяжение и изгибную жёсткость по всей длине стержня — прочность, на которую можно полагаться при многократных нагрузках.
02 Чрезвычайно лёгкий При весе, составляющем одну четвертую от веса стали, и более высокой удельной жесткости наш стержень из углеродного волокна позволяет мгновенно снизить массу конструкции — увеличение времени полёта дронов, облегчение крыльев радиоуправляемых летательных аппаратов, упрощение управления в любом применении.
03 Идеальная геометрическая стабильность Экструзия с использованием калибрующего диаметрального инструмента обеспечивает допуск по диаметру ±0,05 мм и гарантирует прямолинейность при каждом цикле производства, поэтому каждый сплошной стержень из углеродного волокна соответствует вашему проекту точно — без сортировки и переделок.
04 Индивидуальные длина и диаметр Выберите любой диаметр от Ø1 мм до Ø20 мм и любую длину от 20 мм до 6000 мм. По запросу доступны нестандартные поперечные сечения и отделка поверхности — ваш стержень из углеродного волокна, изготовленный строго по вашему чертежу.
05 Стойкость к коррозии, химическим воздействиям и усталости Стержень из углеродного волокна не подвержен ржавчине, деформации или деградации под воздействием УФ-излучения, а его усталостная прочность превосходит показатели металлов при циклических нагрузках — долговечное конструкционное решение для наружного и промышленного применения.

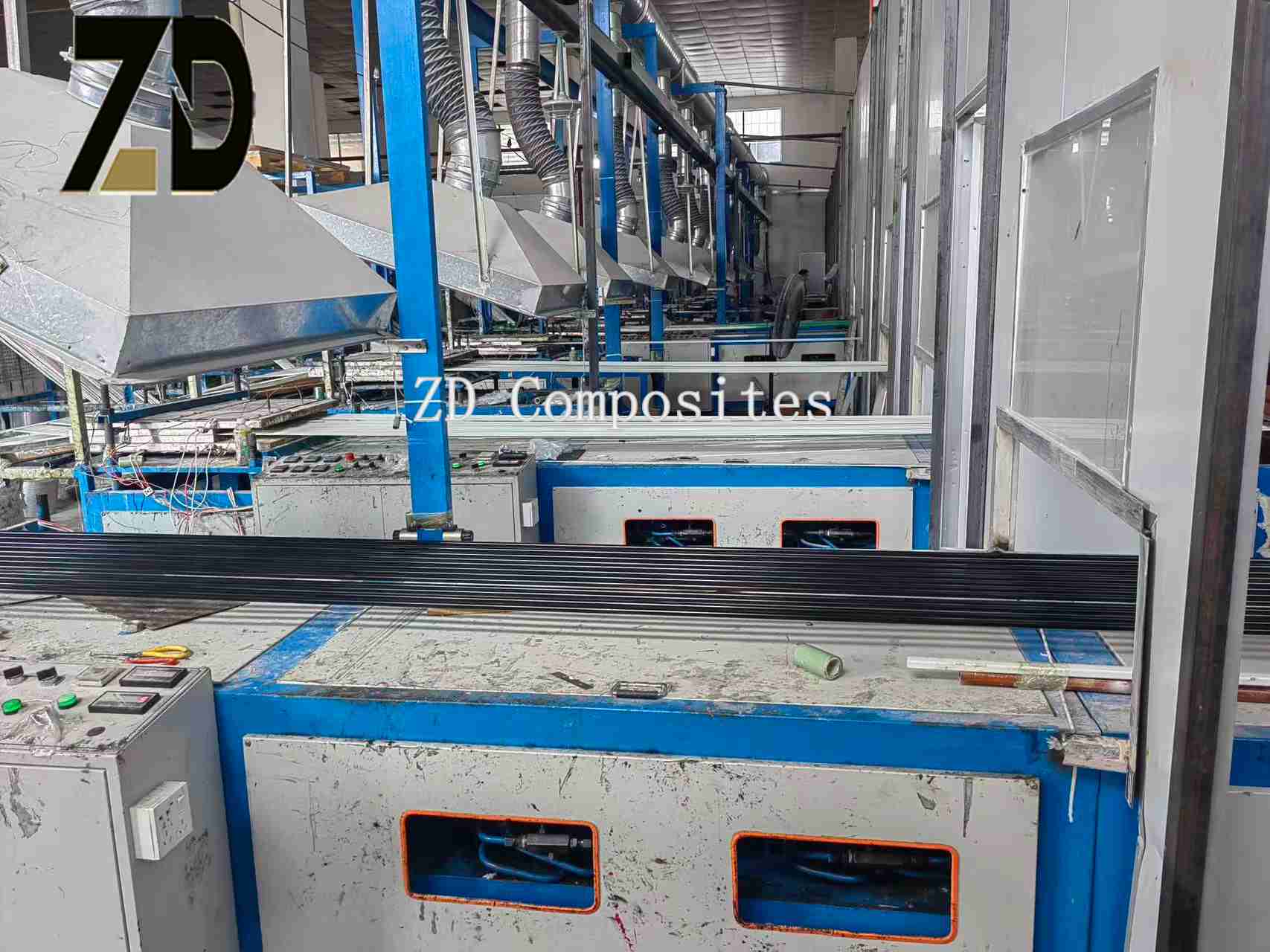

06 Прямые поставки с завода с полной прослеживаемостью От исходного волоконного жгута до готового прутка на одной интегрированной линии пултрузии — каждая партия проходит контроль и испытания; сертификаты на материалы и отчёты по механическим испытаниям предоставляются по запросу.
4. Технические характеристики
| Параметры | Стандартный диапазон | Примечания |
|---|---|---|
| Диаметр | ø1 – Ø20 мм | Сплошной круглый профиль; нестандартные формы по запросу |
| Длина | 20 – 6 000 мм | Резка по длине согласно заказу |
| Тип волокна | Углеродное волокно T300 / T700 | варианты жгутов 1K / 3K / 12K |
| Система смолы | Эпоксидная смола (стандарт) | Винилэфир / полиуретан по запросу |
| Объёмная доля волокна | 65 – 70 % | Контролируется в процессе пултрузии |
| Плотность | 1,5–1,6 г/см³ | Типичное значение |
| Предел прочности при растяжении | 1 800 – 2 600 МПа | Типичное значение, зависит от марки волокна |
| Модуль растяжения | 120 – 160 ГПа | Типичное значение, зависит от марки волокна |
| Прочность на изгиб | 1200–1800 МПа | Типичное значение |
| Прямая | ≤ 1 мм / 1000 мм | Управление штампом |
| Допустимость диаметра | ±0,05 мм | На рисунке |

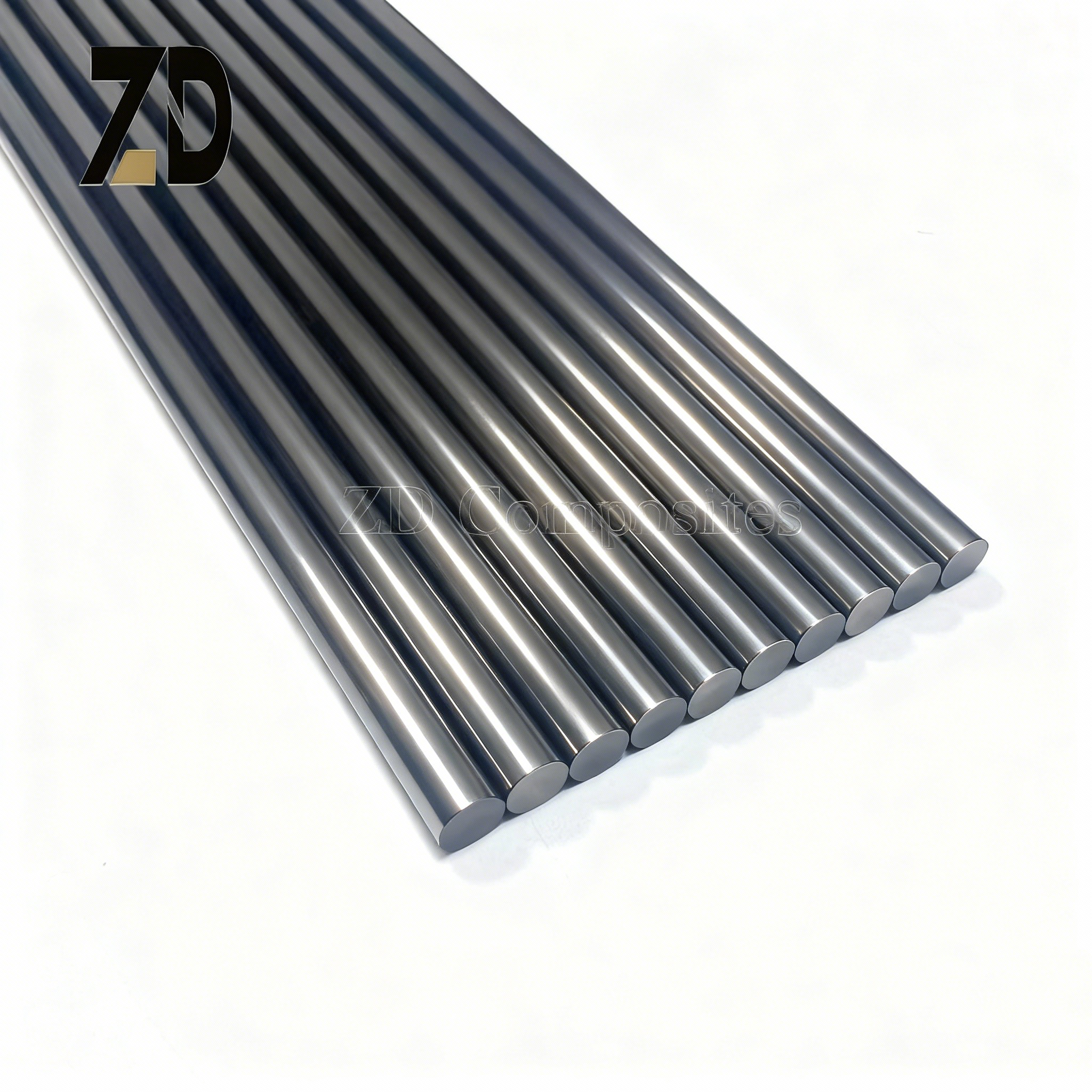

| Отделка поверхности | Глянцевая / матовая / шлифованная / окрашенная | Доступны пользовательские цвета |
| Рабочая температура | от −50 °C до +120 °C | Выше — по запросу |
5. Применения
Для дронов, радиоуправляемых самолётов и воздушных систем
6. Индивидуальная настройка и услуга OEM
Ваш проект — ваши технические требования: мы изготавливаем его. Как опытный производитель стержней из углеродного волокна, мы обеспечиваем полную разработку по схеме OEM / ODM:
Отправьте нам чертёж или физический образец — наша инженерная команда подтвердит техническую осуществимость, стоимость оснастки и сроки изготовления в течение 2 рабочих дней и поставит ваши первые образцы индивидуальных стержней из углеродного волокна через 7–15 дней.
7. Контроль качества
Качество — это не отдел, а процесс. Каждая партия наших пропульгированных стержней из углеродного волокна проходит четырёхступенчатую систему контроля:
Каждый сплошной стержень из углеродного волокна, покидающий наш завод, имеет номер партии, обеспечивая полную прослеживаемость от фильеры до доставки.

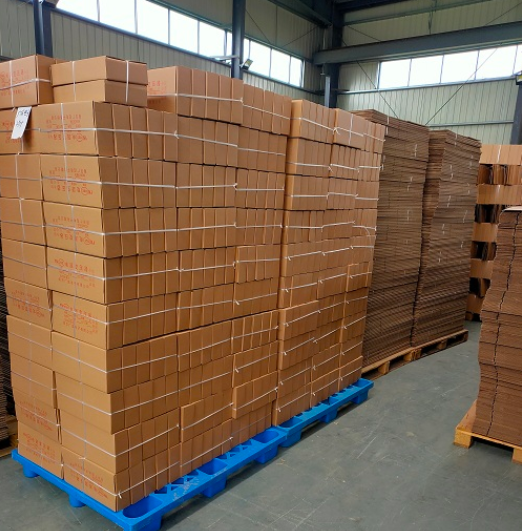

8. Упаковка и Отправка
9. Часто задаваемые вопросы
В1: Каков минимальный объем заказа (MOQ) на углеродные стержни? О1: Для стандартных диаметров принимаются пробные заказы от 100 шт. Для нестандартных размеров MOQ обычно составляет 500–1 000 шт.; наш отдел продаж подтвердит точное значение в течение 24 часов на основе ваших спецификаций.
В2: Предоставляете ли вы бесплатные образцы углеродных стержней? О2: Да. Образцы стандартных диаметров предоставляются бесплатно (доставка за ваш счёт). За образцы нестандартных размеров взимается небольшая плата за производство, полностью возвращаемая при подтверждении заказа.
В3: Какие диаметры и длины доступны? О3: Стандартные диаметры — от Ø1 мм до Ø20 мм; длина режется по вашему требованию — от 20 мм до 6 000 мм. По запросу возможны большие диаметры и нестандартные поперечные сечения.
В4: В чём разница между сплошным углеродным стержнем и углеродной трубкой? A: Твёрдый стержень из углеродного волокна — это полностью плотный, однонаправленный профиль с максимальной осевой жёсткостью при минимальном поперечном сечении; идеален для лонжеронов, тяг и расчалок. Трубка из углеродного волокна обеспечивает более высокую жёсткость на изгиб на единицу массы и подходит для крупных полых конструкций, например, для рычагов дронов и заготовок удилищ. Наш завод производит оба типа изделий; наши инженеры порекомендуют оптимальный профиль под вашу нагрузку.
В5: Как вы гарантируете прямолинейность и однородность? О: Наш процесс пропитки под давлением непрерывно контролирует натяжение волокна, содержание смолы и режим отверждения. Каждый стержень проходит 100%-ную размерную проверку, а каждая партия подвергается механическим испытаниям; протоколы испытаний предоставляются по запросу.
10. Призыв к действию
Готовы облегчить свою конструкцию? Направьте нам ваши технические требования или чертежи — наши инженеры подготовят подробное коммерческое предложение на ваш стержень из углеродного волокна методом пропитки под давлением в течение 24 часов. 📩 Получить ценовое предложение сейчас → [zhongda Composites / WhatsApp 8613430514923 / [email protected] ]
